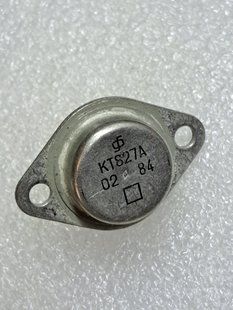

Транзистор біполярний
Біполярний транзистор – це напівпровідниковий прилад, який використовується для підсилення або перемикання електричних сигналів. Він складається з трьох шарів напівпровідникового матеріалу, які утворюють два р-n переходи. Основна функція біполярного транзистора – це контроль струму між двома електродами (колектором і емітером) за допомогою невеликого струму, що подається на базу.
Біполярні транзистори є ключовими компонентами в багатьох електронних пристроях завдяки своїй здатності працювати у широкому діапазоні напруг і струмів.
Принцип роботи біполярного транзистора
Принцип роботи біполярного транзистора базується на русі носіїв заряду через його структуру. У транзисторі типу NPN або PNP струм протікає через базу і управляє більшим струмом між колектором та емітером. Основні етапи роботи:
-
Подавання сигналу на базу: Невеликий струм на базі створює різницю потенціалів, яка дозволяє зарядженим частинкам пересуватися через р-n переходи.
-
Підсилення струму: Струм бази керує значно більшим струмом між колектором і емітером.
-
Перемикання: У режимі перемикання транзистор працює як електронний ключ, відкриваючись і закриваючись у відповідь на вхідний сигнал.
Це дозволяє використовувати біполярні транзистори як в аналогових, так і цифрових схемах, забезпечуючи їхню універсальність.
Режими роботи біполярних транзисторів
Біполярні транзистори можуть працювати в трьох основних режимах:
-
Активний режим:
-
Використовується для підсилення сигналів.
-
Струм бази керує струмом колектора, забезпечуючи високий коефіцієнт підсилення.
-
-
Режим насичення:
-
Транзистор працює як закритий ключ.
-
Колектор і емітер знаходяться в стані низького опору.
-
-
Режим відсічення:
-
Транзистор працює як відкритий ключ.
-
Струм через колектор майже відсутній.
-
Ці режими дозволяють використовувати біполярні транзистори у різних застосуваннях – від підсилювачів до комутуючих схем.
FAQ
Як визначити тип провідності (NPN чи PNP) у біполярного транзистора?
Тип провідності визначається за напрямком струму через транзистор. У транзисторів типу NPN струм тече від колектора до емітера, а у PNP – навпаки. Для перевірки можна використовувати мультиметр, перевіряючи напрямок струму через базу.
Що таке коефіцієнт підсилення струму біполярного транзистора?
Коефіцієнт підсилення струму (β) – це співвідношення між струмом колектора і струмом бази. Він показує, наскільки підсилюється вхідний сигнал. Наприклад, якщо струм бази становить 1 мА, а струм колектора – 100 мА, то коефіцієнт підсилення дорівнює 100.
Як підключити біполярний транзистор у електронній схемі?
Для підключення необхідно враховувати тип транзистора (NPN чи PNP) і полярність джерела живлення. Зазвичай база підключається через резистор для обмеження струму, а колектор – до навантаження.
Як захистити біполярний транзистор від перевантажень?
Для захисту використовуються:
-
Діоди для захисту від зворотної напруги.
-
Резистори для обмеження струму бази.
-
Запобіжники у ланцюгах з високими струмами.
Чим біполярні транзистори відрізняються від польових?
Основна відмінність полягає в принципі роботи. У біполярних транзисторах струм бази управляє струмом колектора, тоді як у польових транзисторах керування здійснюється за допомогою електричного поля. Польові транзистори зазвичай мають менші втрати і вищу вхідну опірність.
Купуйте біполярні транзистори в інтернет-магазині VinMicro. Ми пропонуємо широкий вибір компонентів за доступними цінами. Консультація та допомога у виборі гарантовані!
